LSTR-A系列激光焊缝跟踪传感器
功能
LSTR-A系列焊缝跟踪传感器是一款焊接专用传感器，用于平面、曲面、圆周焊缝的跟踪，提升焊接质量。本系列包括以下两个产品：
LSTR-A80020高精度型号——可检测0.1mm细缝，水平误差<0.04mm，高度误差<0.018mm，适合精密激光焊接。
LSTR-A80050通用型号——适合弧焊、气保焊等通用焊接。
工作原理

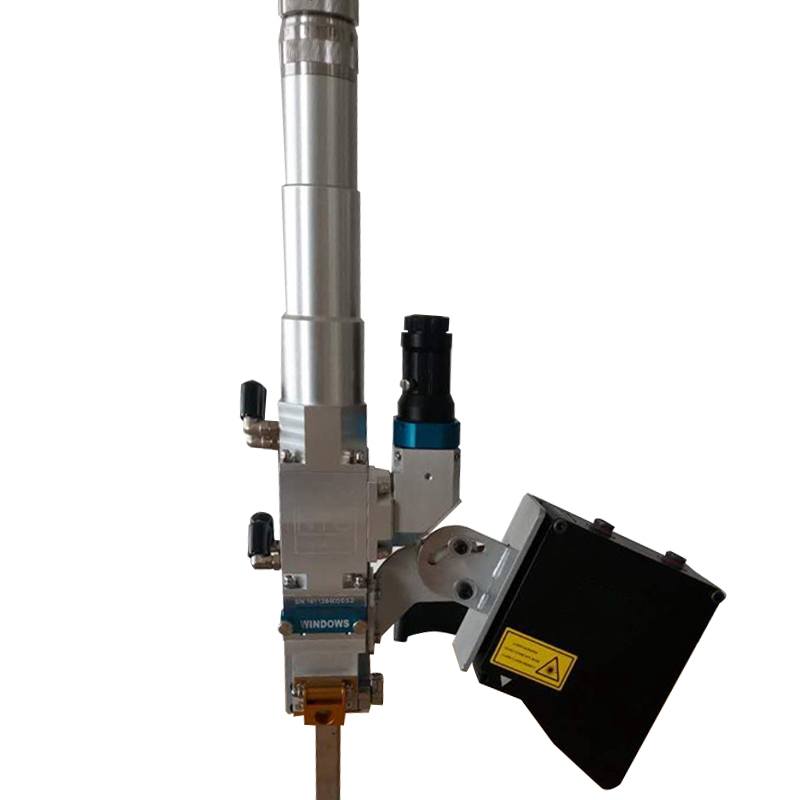

传感器前置于焊接头，提前检测焊缝左右和高低偏移，并将焊缝走向实时传递到焊枪控制单元，完成各种复杂焊接，避免焊接质量偏差，实现无人化焊接。
产品特性
可跟踪0.1mm宽度缝隙，可达0.04mm跟踪精度
支持多种焊缝类型，确保安全焊接和完全焊缝
提高生产率，对于复杂物体降低编程工作量
具有开源的软件架构，用户可自行添加通讯协，与各种机器人进行配合。
IP67防护等级，全系标配防护三件套
性能指标
|
型号 |
LSTR-A80020 |
LSTR-A80050 |
|
工作距离(WD) |
90—110 mm |
140—200 mm |
|
检测宽度（FoV） |
20 mm |
50 mm |
|
高度方向分辨率 |
0.01mm |
0.04mm |
|
宽度方向分辨率 |
0.02mm |
0.08mm |
|
采样频率 |
40 Hz |
50 Hz |
|

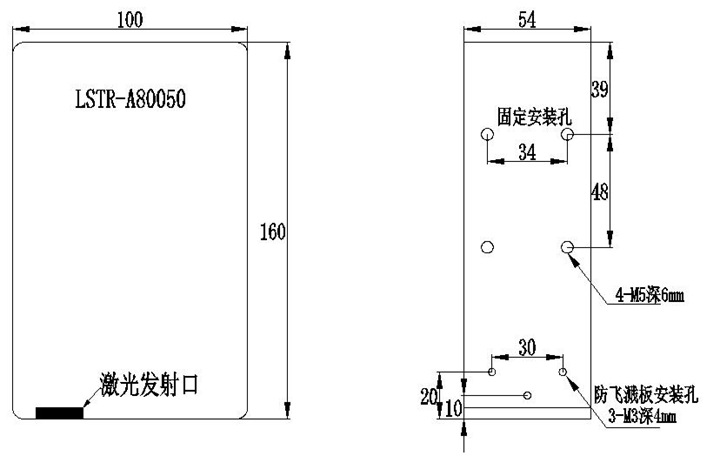

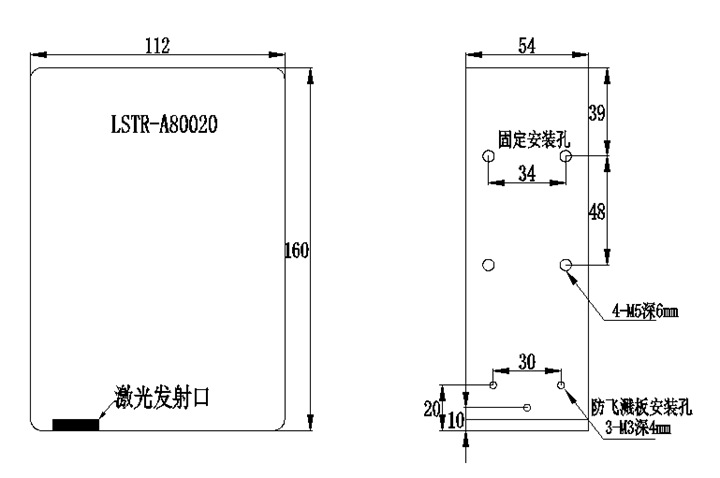

外形尺寸（mm） |
112×160×54 |
100×160×54 |
|
激光器类型 |
蓝色激光 |
红色激光 |
|
外壳防护等级 |
IP67 |
|
|
激光等级 |
3R |
|
|
环境温度 |
0至+45℃ |
|
|
相对湿度 |
20至85% |
|
|
外形尺寸（mm） |
100×160×54 |
|
|
重量 |
约1.1Kg |
|
