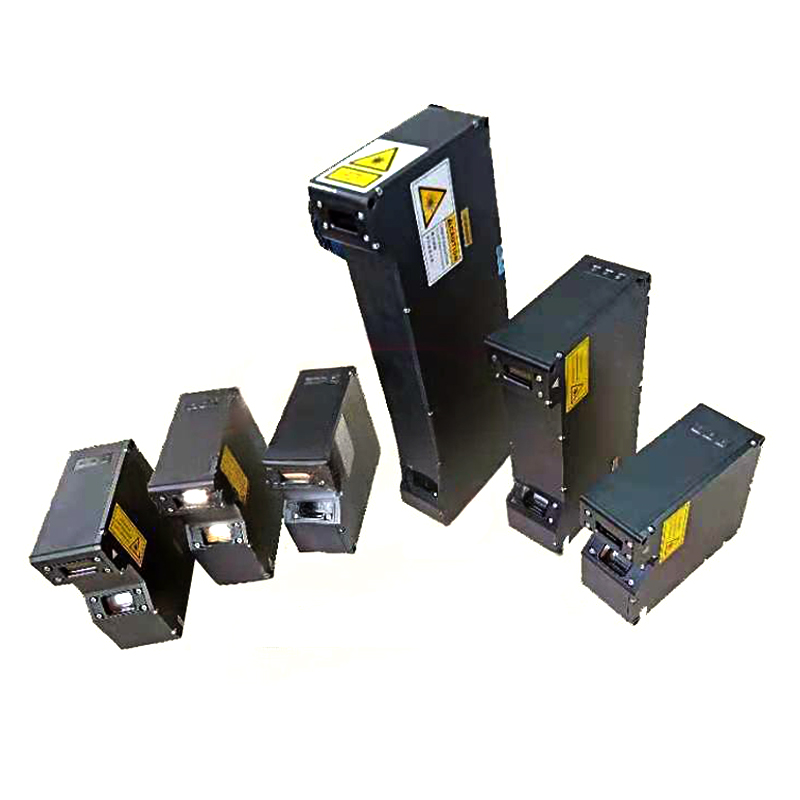

LS系列3D激光轮廓传感器大集合-上海钛洪实验室设备

产品概述：LS系列激光轮廓传感器量程范围：1100mm、1000mm、900mm、800mm、700mm、600mm、500mm、400mm、300mm、200mm、150mm、100mm、90mm、50mm、30mm、20mm、10mm、7mm。弧焊焊缝跟踪传感器LS-TRA量程为30mm、激光焊接焊缝跟踪传感器LS-TRL量程为10mm。传感器型号及参数型号X视…

LS系列激光轮廓传感器量程范围：1100mm、1000mm、900mm、800mm、700mm、600mm、500mm、400mm、300mm、200mm、150mm、100mm、90mm、50mm、30mm、20mm、10mm、7mm。弧焊焊缝跟踪传感器LS-TRA量程为30mm、激光焊接焊缝跟踪传感器LS-TRL量程为10mm。

传感器型号及参数

型号

X

视场（mm）

Z

净距离（mm）

Z

测量范围（mm）

X

分辨率（mm）

Z

分辨率（mm）

Z

线精度（%）

Z

重复精度（mm）

LS-A81100

1100

850

550

1.890

0.625

0.4

0.015

LS-A81000

1000

800

500

1.758

0.565

0.4

0.012

LS-A80900

900

700

500

1.559

0.508

0.4

0.010

LS-A80800

800

600

500

1.269

0.408

0.4

0.010

LS-A80700

700

520

450

1.098

0.395

0.3

0.009

LS-A80600

600

460

400

0.994

0.365

0.3

0.008

LS-A80500

500

400

400

0.792

0.254

0.3

0.008

LS-A80400

400

350

225

0.568

0.176

0.3

0.006

LS-A80300

300

350

225

0.394

0.126

0.3

0.005

LS-A80200

200

350

225

0.217

0.089

0.3

0.004

LS-A80150

150

235

225

0.185

0.047

0.3

0.004

LS-A80100

100

160

120

0.127

0.033

0.2

0.003

LS-A80090

90

140

90

0.115

0.029

0.2

0.003

LS-A80050

50

60

50

0.061

0.011

0.2

0.003

LS-A80030

30

70

20

0.035

0.005

0.2

0.003

LS-A80020

20

60

20

0.021

0.002

0.2

0.002

LS-A80010

10

40

10

0.009

0.001

0.2

0.001

LS-A80007

7

30

6

0.007

0.0006

0.2

0.001

LS-TRA8030

30

180

80

0.062

0.019

0.3

0.005

LS-TRL8010

10

150

60

0.015

0.005

0.2

0.001

传感器安装状态：漫反射

X轴像素点：1280

采样频率：1Hz-1000Hz

激光光源：蓝色半导体激光器

激光波长：405nm

激光等级：II类激光

防护等级：IP67

环境温度：0至+45℃

其中600mm及以上量程传感器为红光、弧焊焊缝跟踪传感器为红光。

型号	X 视场（mm）	Z 净距离（mm）	Z 测量范围（mm）	X 分辨率（mm）	Z 分辨率（mm）	Z 线精度（%）	Z 重复精度（mm）
LS-A81100	1100	850	550	1.890	0.625	0.4	0.015
LS-A81000	1000	800	500	1.758	0.565	0.4	0.012
LS-A80900	900	700	500	1.559	0.508	0.4	0.010
LS-A80800	800	600	500	1.269	0.408	0.4	0.010
LS-A80700	700	520	450	1.098	0.395	0.3	0.009
LS-A80600	600	460	400	0.994	0.365	0.3	0.008
LS-A80500	500	400	400	0.792	0.254	0.3	0.008
LS-A80400	400	350	225	0.568	0.176	0.3	0.006
LS-A80300	300	350	225	0.394	0.126	0.3	0.005
LS-A80200	200	350	225	0.217	0.089	0.3	0.004
LS-A80150	150	235	225	0.185	0.047	0.3	0.004
LS-A80100	100	160	120	0.127	0.033	0.2	0.003
LS-A80090	90	140	90	0.115	0.029	0.2	0.003
LS-A80050	50	60	50	0.061	0.011	0.2	0.003
LS-A80030	30	70	20	0.035	0.005	0.2	0.003
LS-A80020	20	60	20	0.021	0.002	0.2	0.002
LS-A80010	10	40	10	0.009	0.001	0.2	0.001
LS-A80007	7	30	6	0.007	0.0006	0.2	0.001
LS-TRA8030	30	180	80	0.062	0.019	0.3	0.005
LS-TRL8010	10	150	60	0.015	0.005	0.2	0.001
